안녕하세요 실장맨 입니다.
오늘은 전기도면 보는 방법 2탄 입니다.
오늘은 저번시간에 이어 심벌보는법을 공유하겠습니다.
등기구 심벌이군요
다음은 전열기구 관련 내용

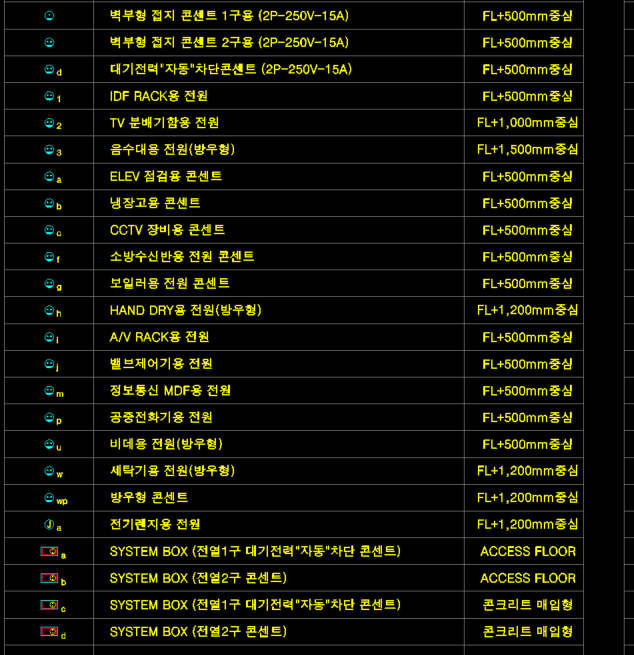

콘센트조
설치높이도 중요합니다.
다음은 스위치

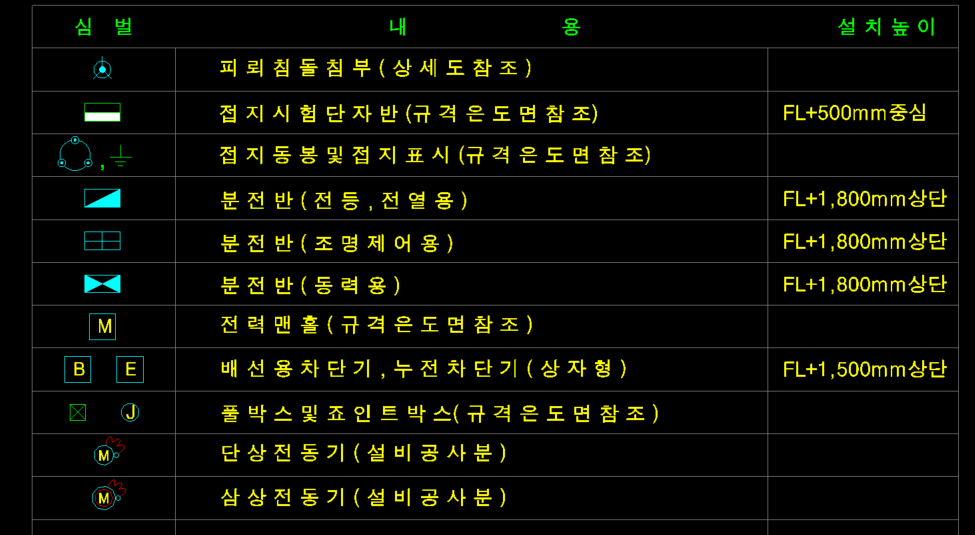

박스류와 분전반등 ㅎ

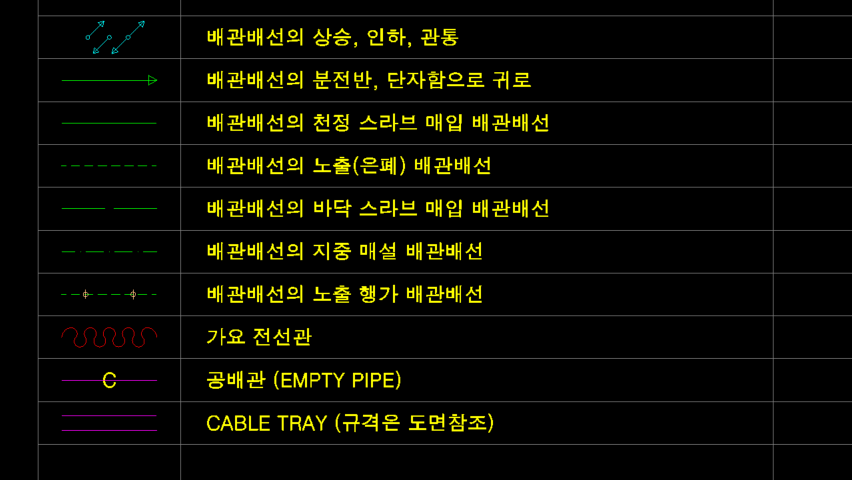

오 배관관련내용이 나왔군요
입상입하랑 천장인지 바닥인지 중요하죠

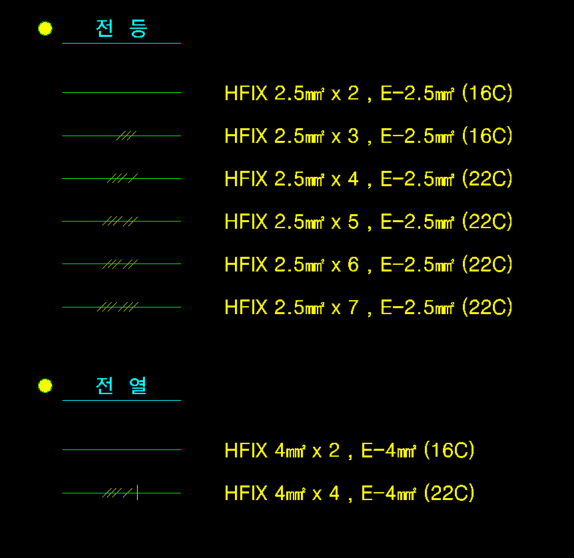

오 가닥수가 나왔군요
계산하는방법은 다음에 평면도 상세할때 말씀드릴께요
감사합니다.
