안녕하세요 실장맨 입니다.



오늘은 아파트 복도라인의 센서등이 동작이 안된다는 의뢰를 받고 현장 방문후 대응한 내용입니다.



우선 관리사무실가서 도면 보고 담당자님의 현재 진행사항을 공유 받습니다.



음 이 회로가 문제 있는것 이군요



예상되는것이 판넬측 문제로 보여집니다.

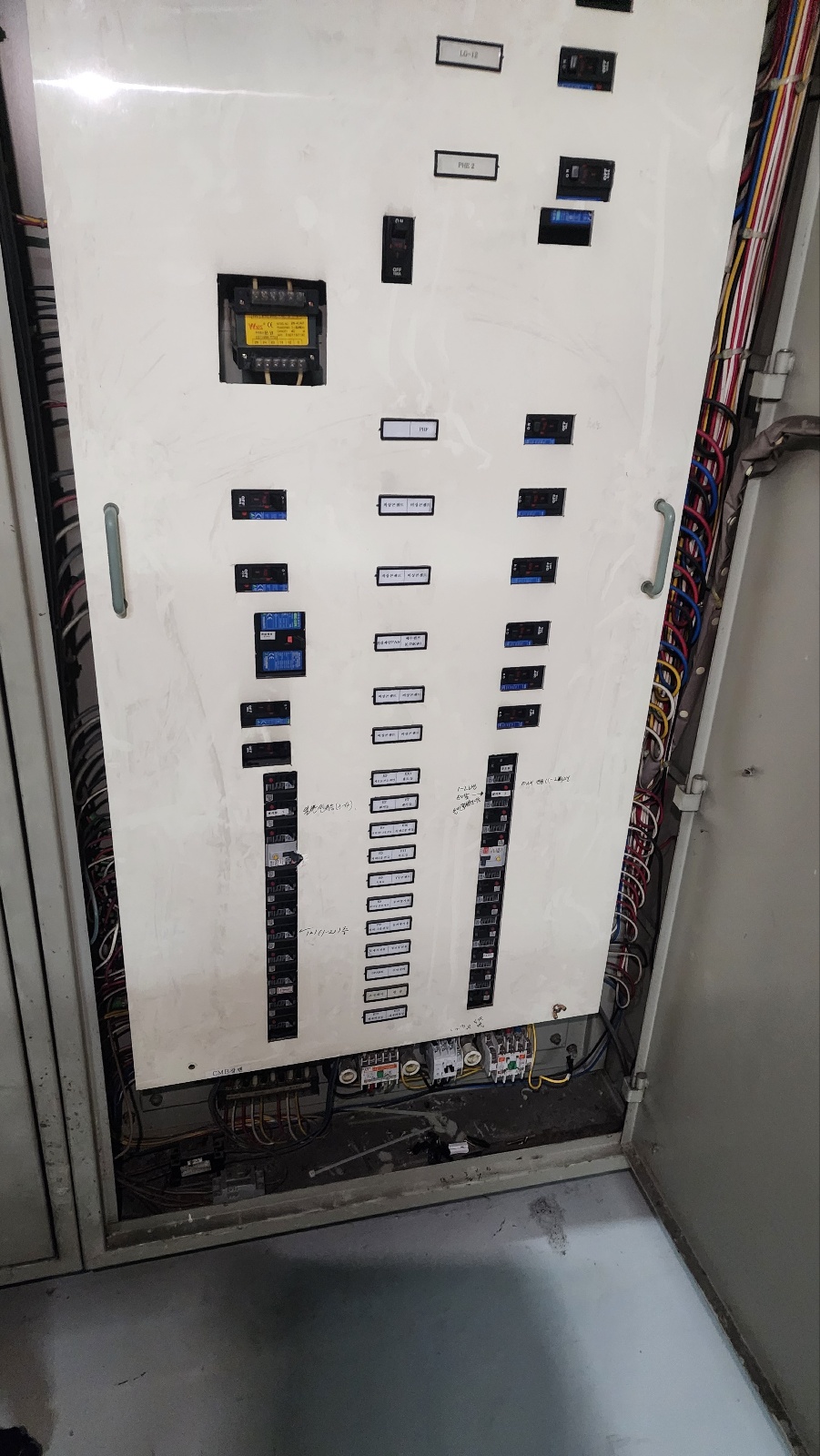

그다음은 현장에 가서 판넬봐야 겠죠

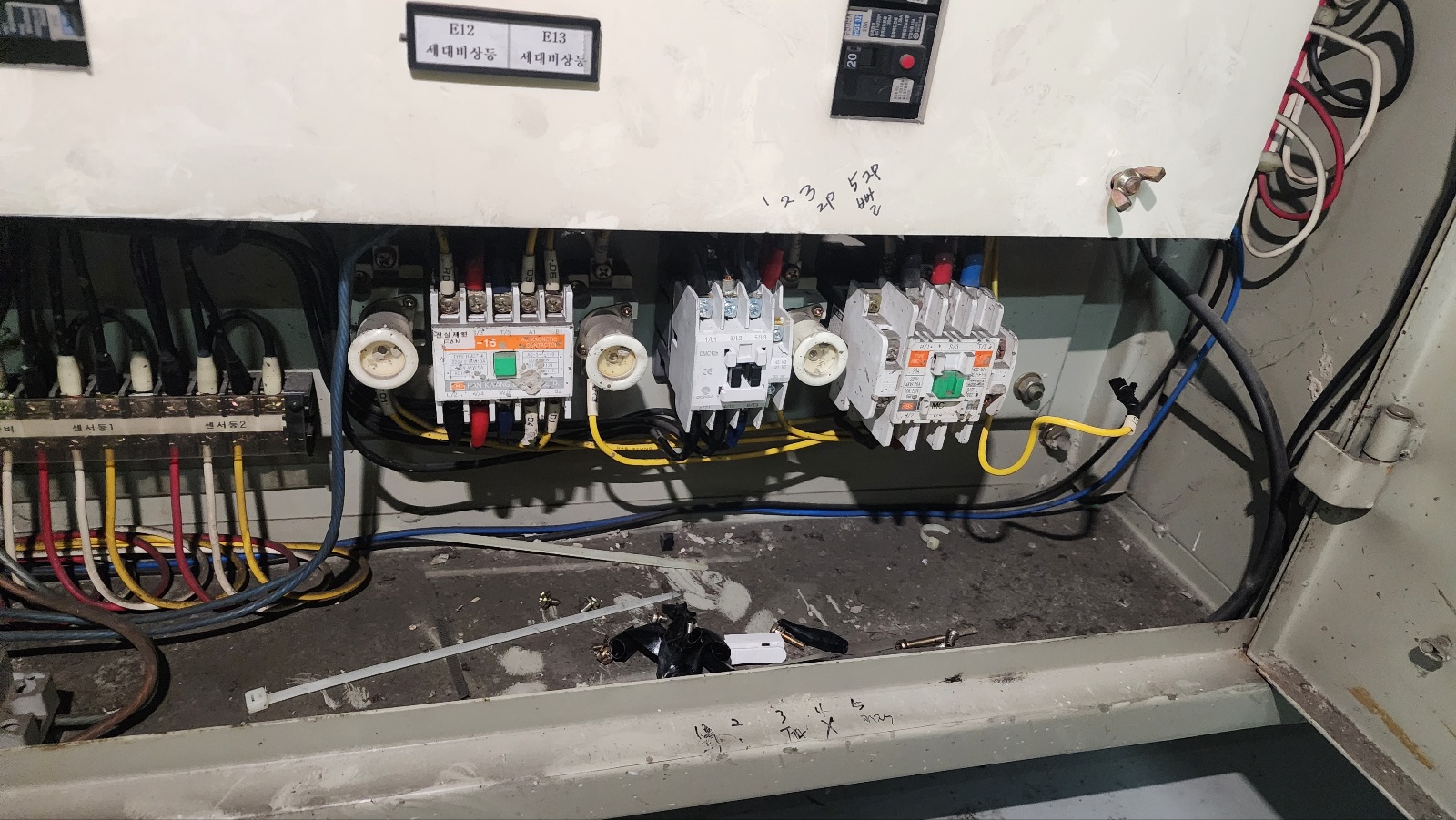

밑에 먼가 다른놈이 하나 달려 있네요



조심해서 커버열고 살살 봐 봅니다.

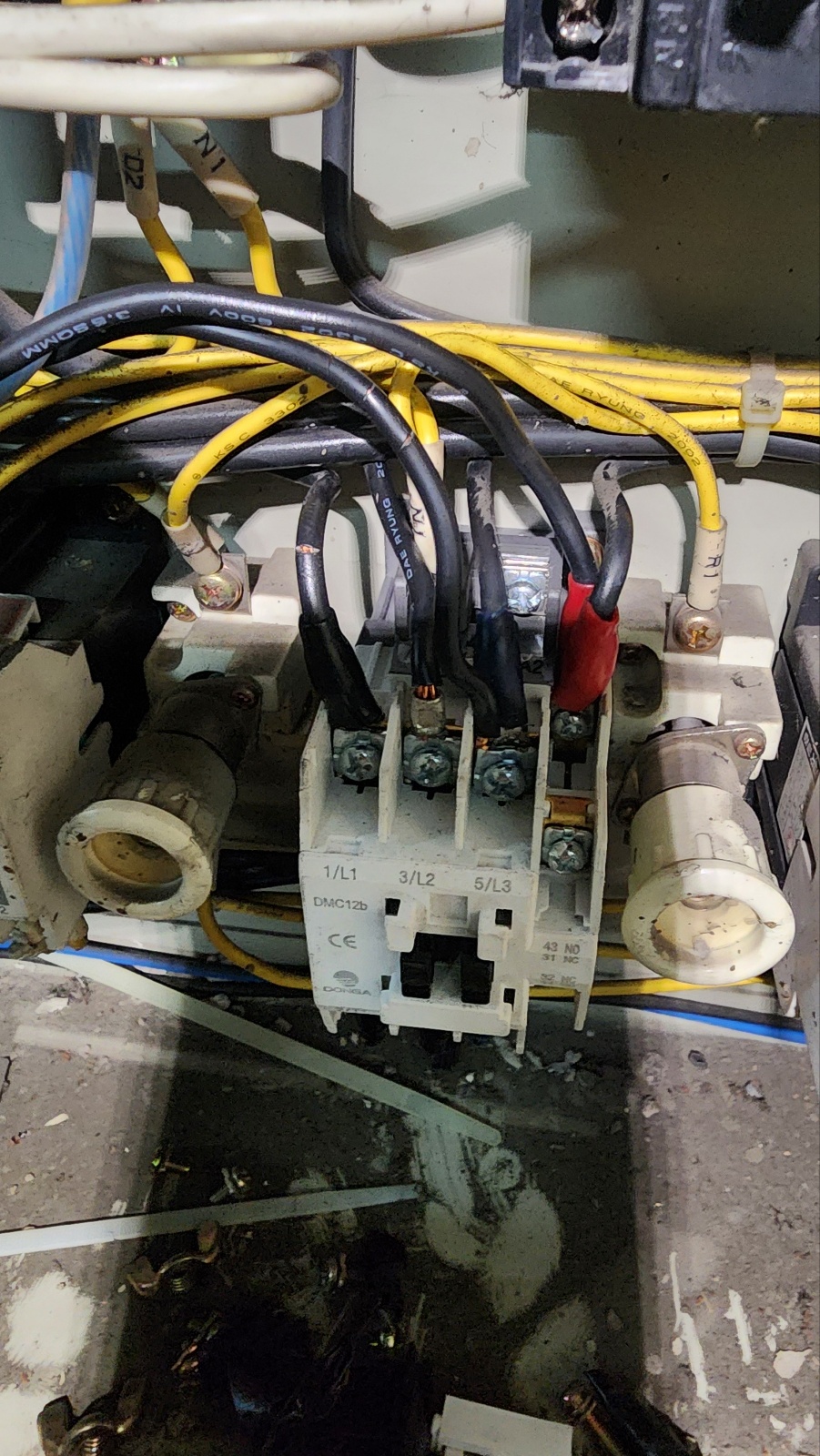

음 MC의 제어 전원선이 하나 안 들어가 있습니다.



먼가 테이프로 감아놓은놈을 찾았어요 ㅋ

도면에서 MC1으로 소방 절체시 동작하는 선 이었습니다.



모든정답은 현장에 있습니다.

연결을 했다가 동작하니 풀어놓은것 같습니다.

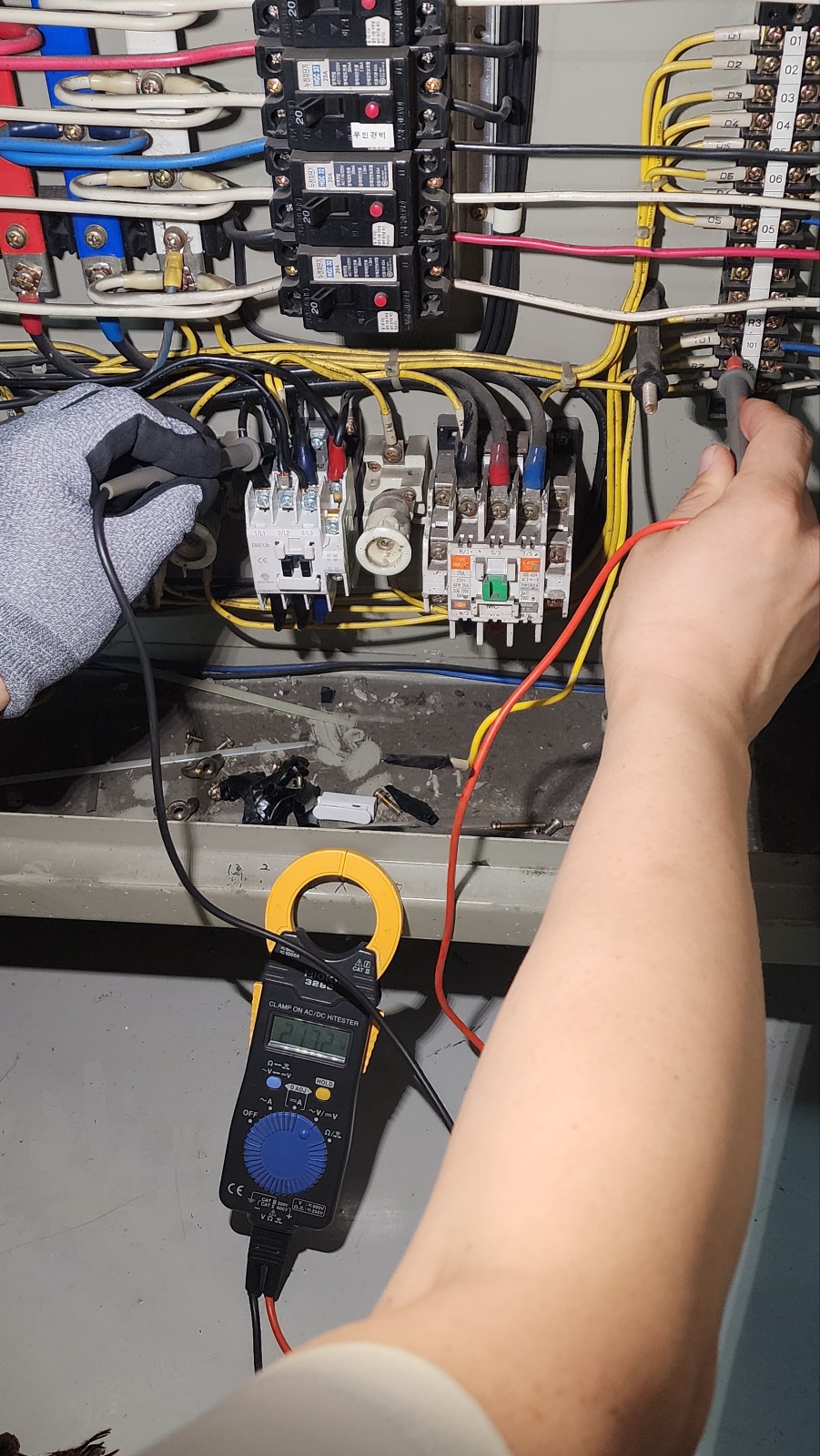

전원이 살아 있네요



제어되는 원리 도면과 현장 확인하고, 음 우선 소방측 제어선이 들어오는것을 확인해야겠네요

소방수신반이라 표현은 되어 있는데 근처에서 날선으로 넘어왔으니 멀리 있지는 않을것 입니다.





ㅋㅋ 바로 옆에 중계기 반에서 출력이 나오고 있군요



중계기 내부 점검결과 기판 테스트 버튼이 내려가 있었습니다.

정상화 확인 ㅎ

하나씩 풀어야죠



이제 오동작 안하고 복귀



그래도 센서라인인 복귀가 안되었어요

도면다시보고

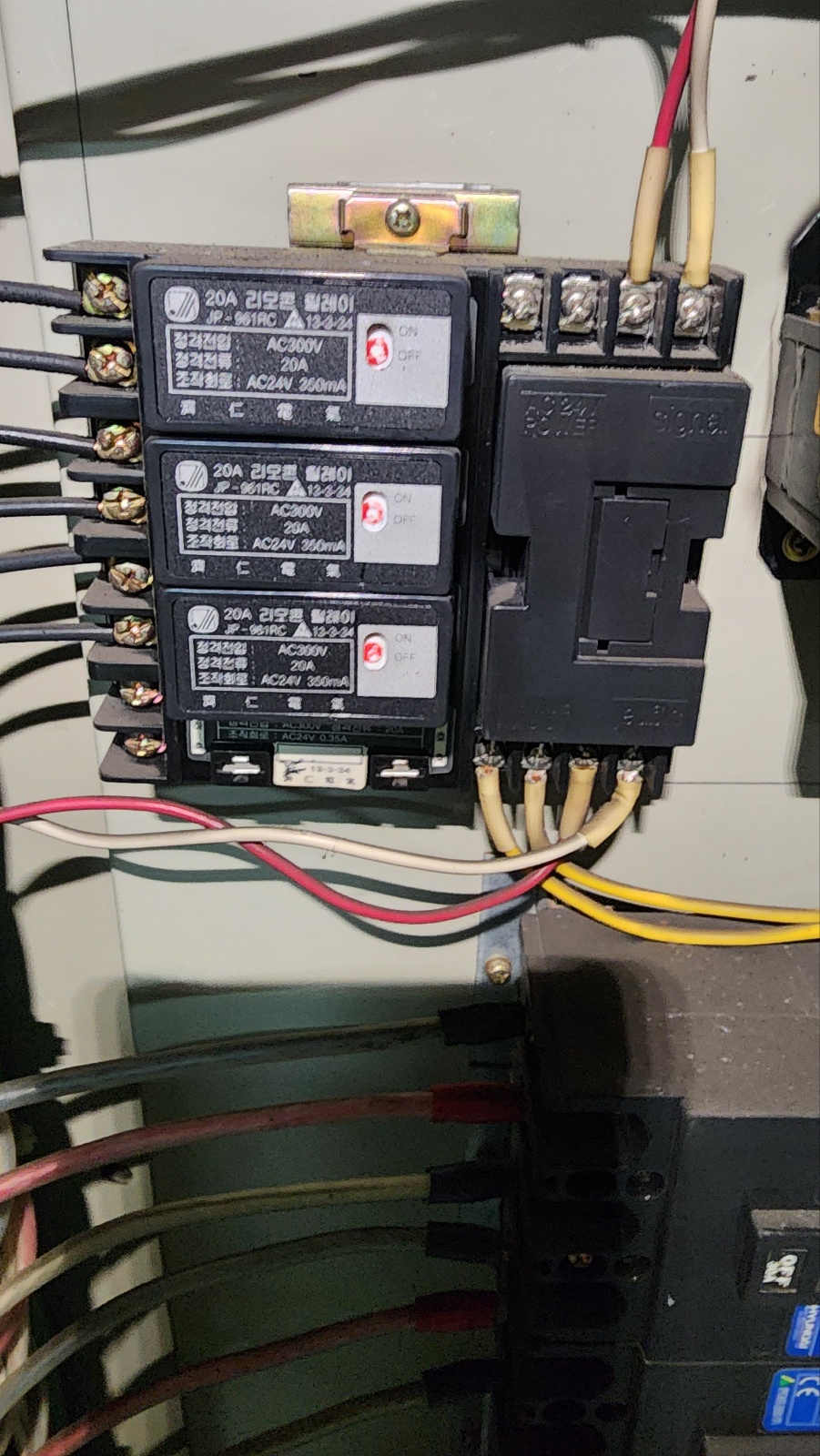

도면에 없던 조명제어용 릴레이 발견

준공도서에서 빼먹었던지 아니면 나중에 추가한건지 아는사람은 없었습니다. ㅎ



제어실 확인해서 조명제어 동작시켜보니 릴레이 하나가 동작이 잘 안되었어요

매우 단순한 일인데 ㅎ

모르면 하나씩찾아봐야죠

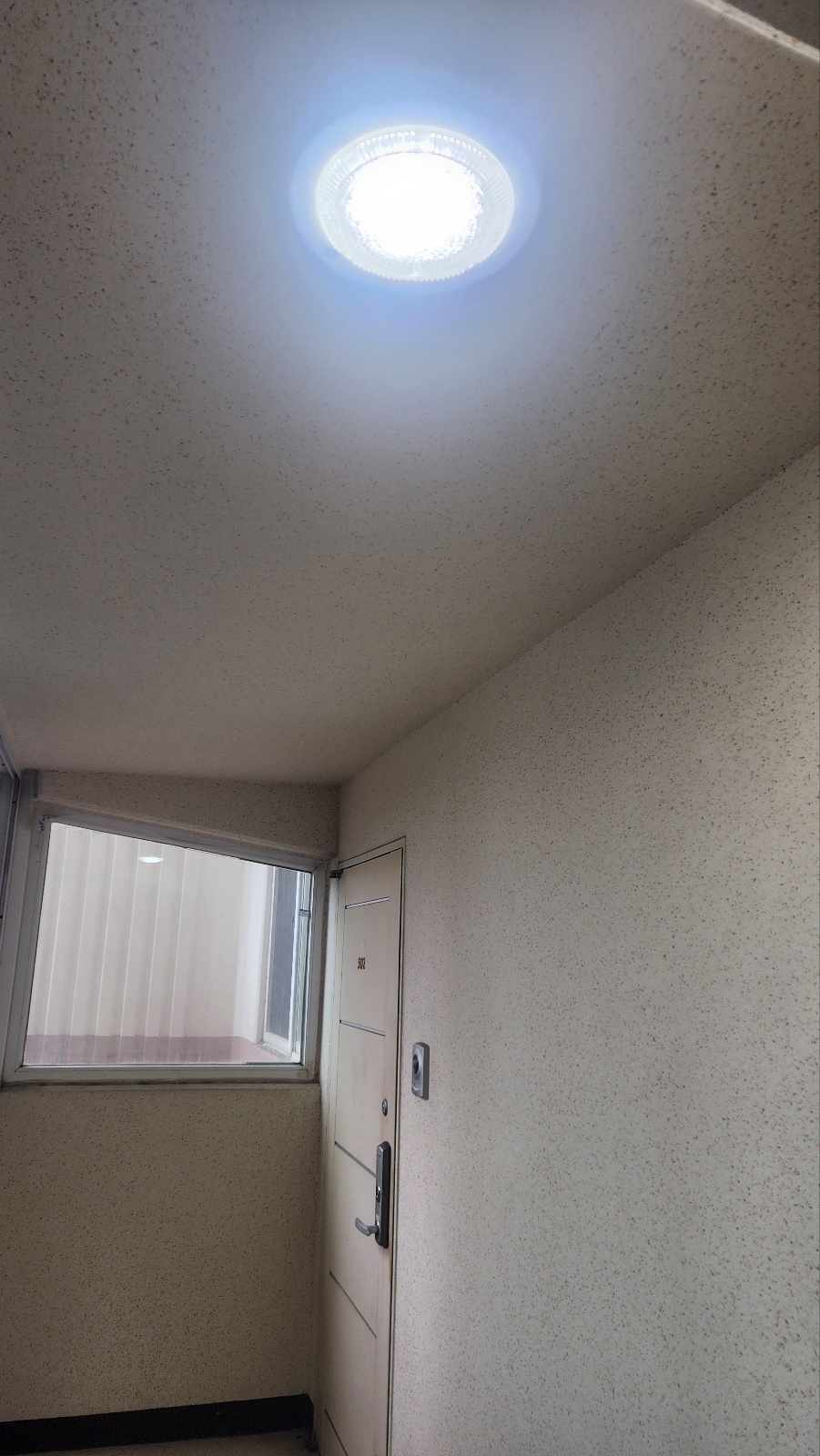

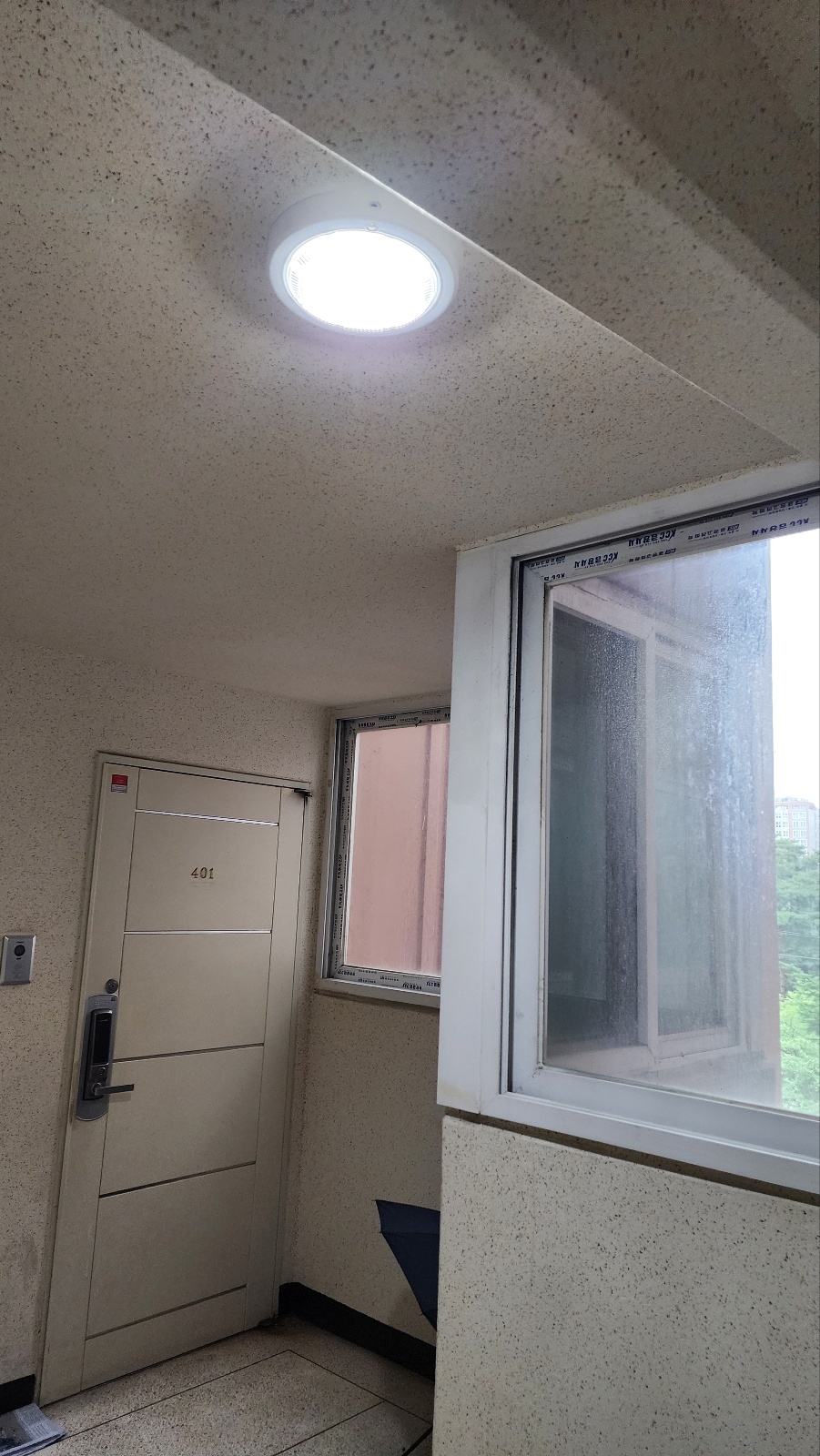

센서등 정상동작 확인~~~

오랜시간 사용 못하셨었다는데 아무튼 해결은 했네요^^
