실장맨의 전기도면 보는 방법 - 1

안녕하세요 실장맨 입니다.

오늘은 전기도면 보는법을 작성했습니다.

첫번째 시간은 도면 목록표부터 보겠습니다.

이게 원래 한장으로 나오는대요 캡쳐하면 잘 안보여서 좀 잘라서 올립니다. ^^



보시면 우선 도면번호가 있습니다. 목차 번호 같은거죠^^

그다음은 도면명 어떤것인지 알수 있어야 겠죠

그다음은 스케일. 음 우리가 장난감을 만들다보면 실제크기로 만들수없잖아요

그것처럼 도면도 축적에 맞추어 길이 계산을 할수 있도록 그립니다.

NONE는 스케일이 없다는거죠 ㅎㅎ



현재 이 도면은 특고압 수전설비가 있는 수용가로 22.9kV 수전을해서 순서가 수변전설비 도면이 포함되어 있습니다.일명 전기실 ㅎ





그다음은 Motor control center랑 분전반 도면들



그다음은 전력간선

각 실별 확대 평면도가 있네요

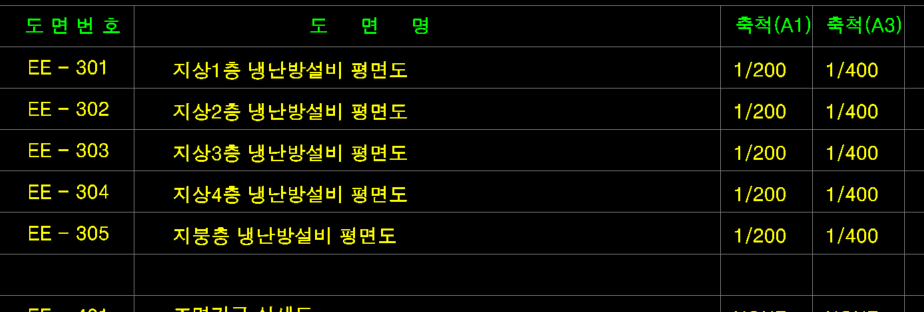

냉난방 설비 도면. 음 이것은 전기도면이기때문에 기계설비가 설치되는근처에 전기연결을 할수 있는 도면들이 있겠죠

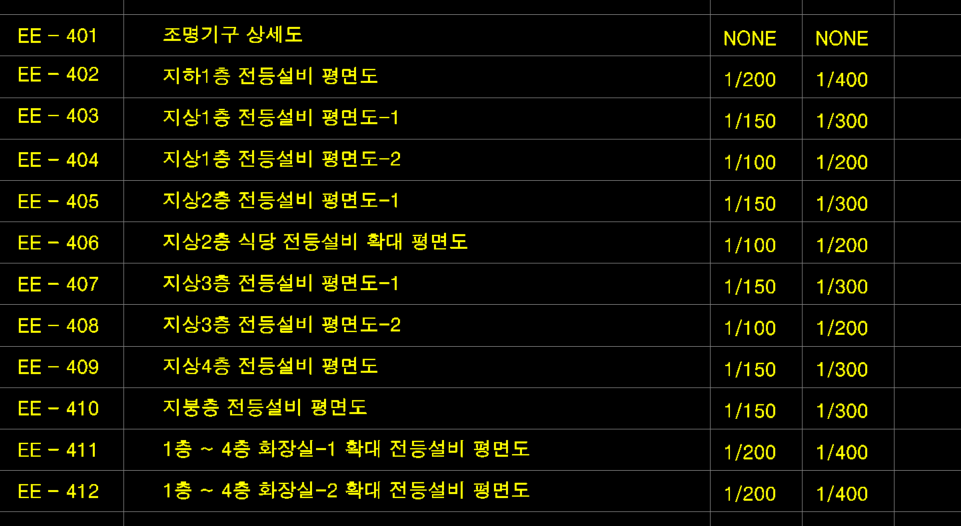

다음은 조명이군요





다음은 전열이군요

전열이란 콘센트관련 도면이라 보면 됩니다.

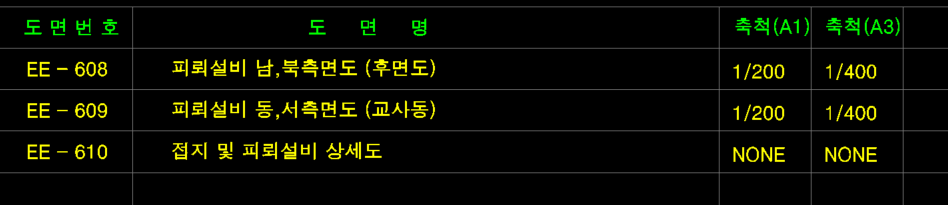

오 중요한 피뢰 접지군요



자 오늘은 전기도면 보는방법 1탄으로 도면 목록 정리를 했습니다. ^^

다음시간에 또 연결해서 작성하겠습니다.

감사합니다.
